RC4WD 1982 トヨタ ハイラックス ピックアップボディーの制作記の第７弾ですよ！今回は、LEDの電飾作業を主に行って行きたいと思います！できるだけ綺麗に仕上げたいので丁寧に作業を進めて行きたいと思います！
今回もちびちびと作業を進めて行きます！スケールマシンは、自分のアイディアを具現化してリアルに仕上げたり、思い描いた仕様に仕上げたりと、とても楽しい作業です。完成後に走らせる楽しさも格別です。是非ともスケールクローラー道を一緒に楽しんでいきましょう！

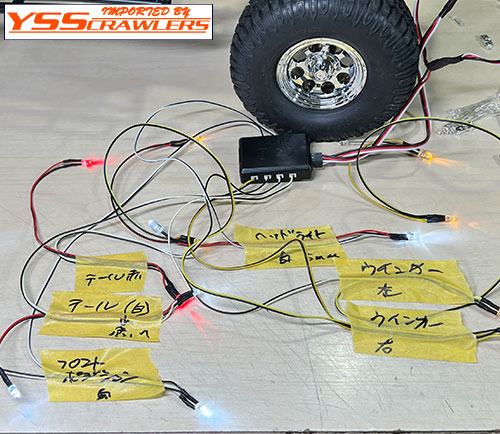

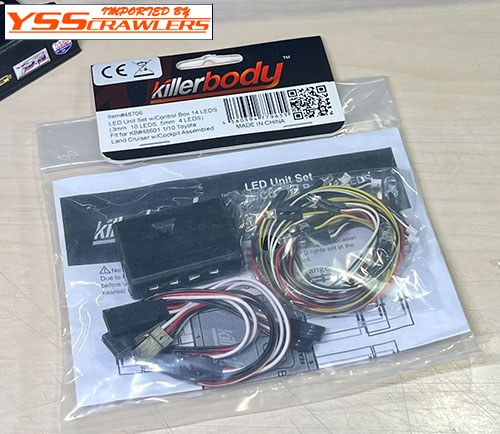

を使用して電飾作業を進めて行きたいと思います。このLEDライトキットは、LC70ボディー用ですので、若干ケーブルの長さや使用するLEDに相違がありますが、なんとかなるでしょう！ということで、作業を進めて行きます。
4.ということで、クリアーレッドに塗装しました。これでレッドになりました。おそらく赤色のLEDと色が少々異なるとは思いますが、それはそれで風情があって良いと判断しました。

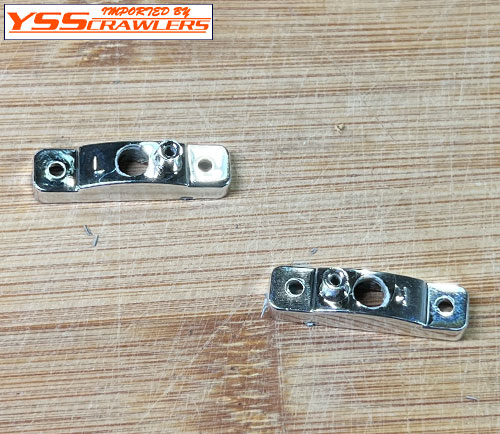

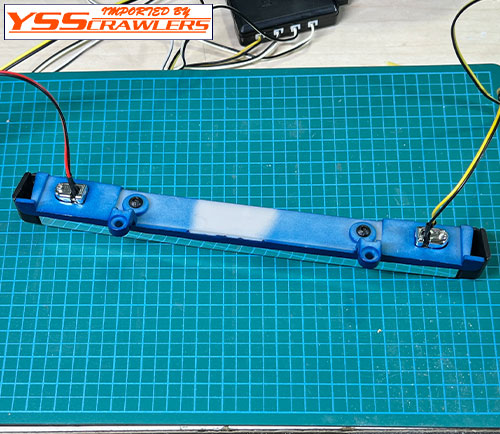

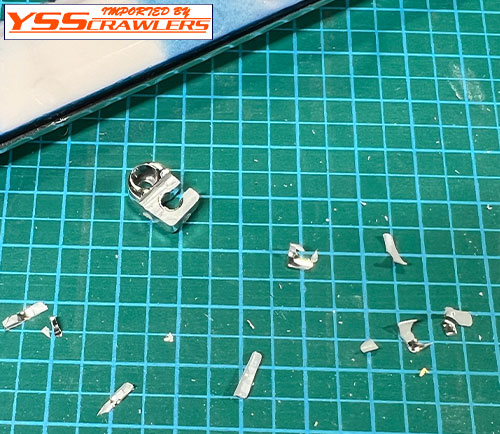

6.ステーも5mm LEDが入るようにカッターで加工しました。
7.無事、5mm LEDのウィンカーが内蔵されました。しかし、裏側も塗装したいかも、です。

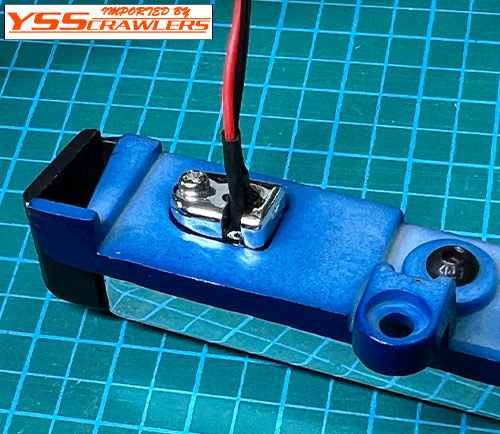

8.こんな感じでしっかりと固定することが出来ています。
9.次にヘッドライト、ポジションライトなどをインストールするとこんな感じでケーブルだらけな雰囲気になってきました。ちょっとマスキングテープなどを使用して不要にぷらぷらしているケーブルを固定して作業するのも１つに手でしょう。
10.フロントサイド部分のウィンカーも取り付け完了です。ウィンカーLEDは、フロント2個、リア1個が同一ケーブルでスノで、フロント左右からリア左右へケーブルをはわすことになりそうです。

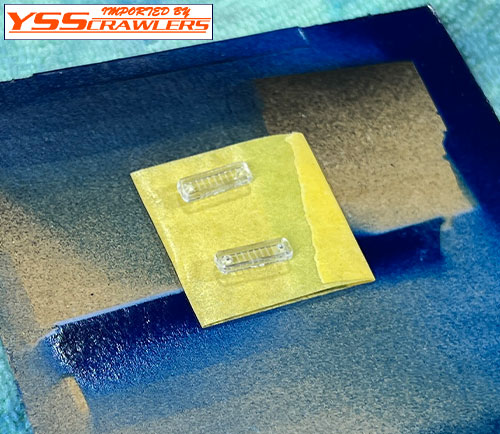

11.フロントサイドウィンカーのレンズを塗装します。

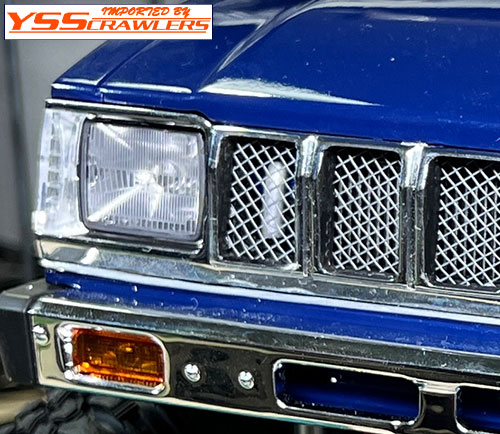

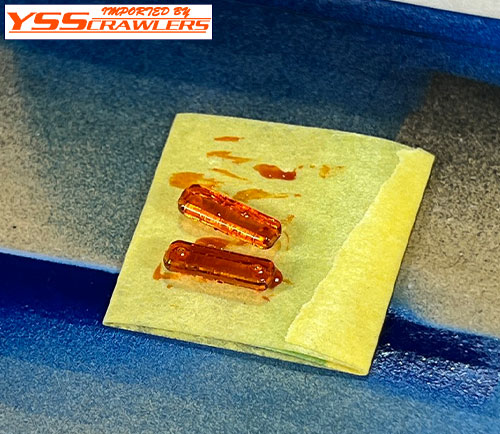

12.クリアーオレンジで塗装しました。2度〜3度塗りしましたよ！

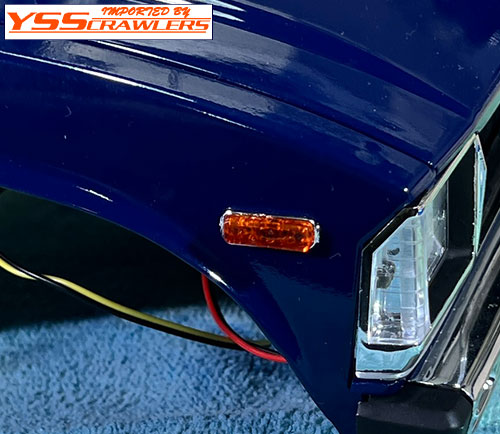

13.ボンドは、先日から使用しているZAP GOOボンドで固定しました。いい感じに仕上がりました。

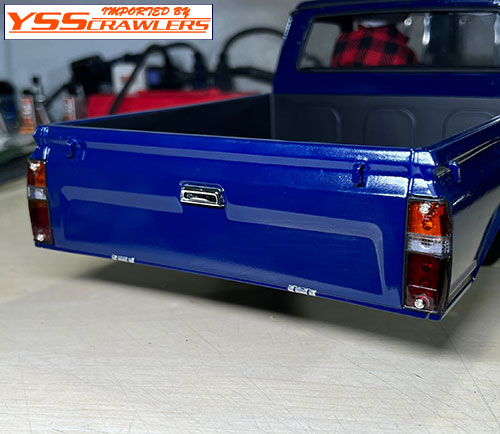

14.続いてリア側の作業を進めて行きます。ハイラックスボディーは、何台作ったかな？そしていつも思うのがこのパーツをテール部分に取り付ける作業の狭さ！タミヤもRC4WDも基本的に取り付け方法が一緒です。大変！

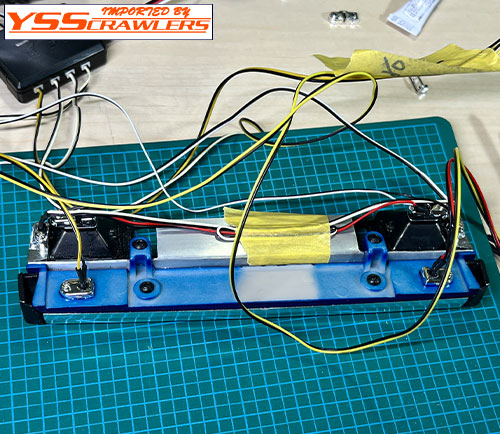

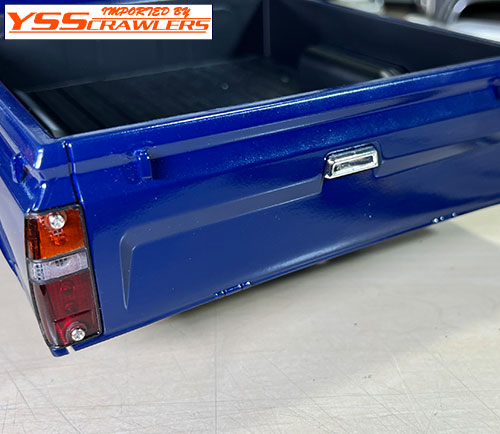

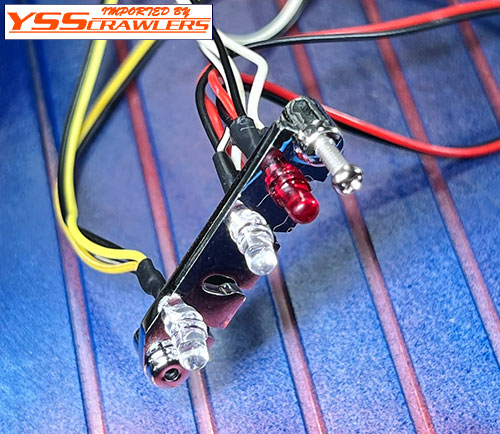

15.少しでも楽に取り付けられるよう、ネジを1度取り付けてネジ山をパーツに刻むことでスラっとネジ固定が出来るぞ。空いているスロットは、バックアップライト、今回は取り付けず、です。

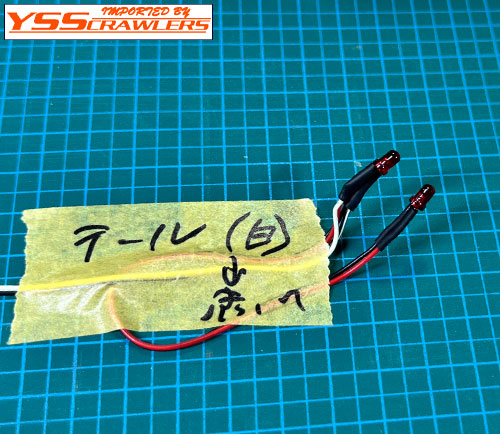

16.もう1つ弊害がありました。左右のテールライトのケーブルが短くて届かない件です。潔くカットしました。ケーブル延長します。

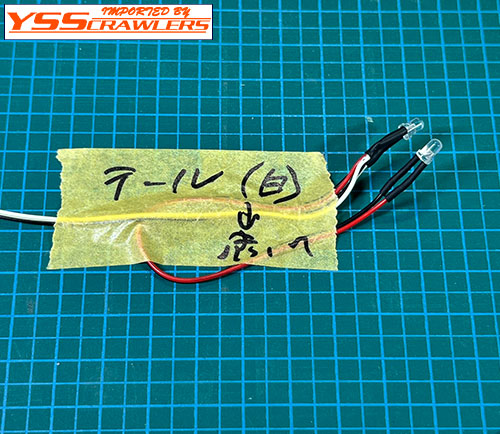

17.延長分のケーブルを用意。

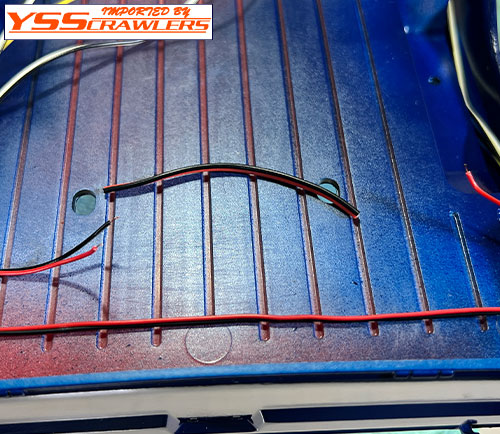

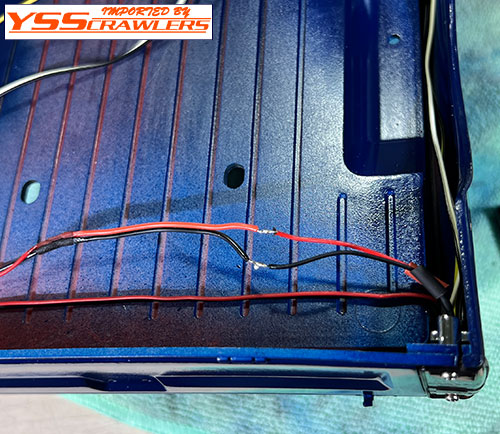

18.ハンダ作業も完了です。

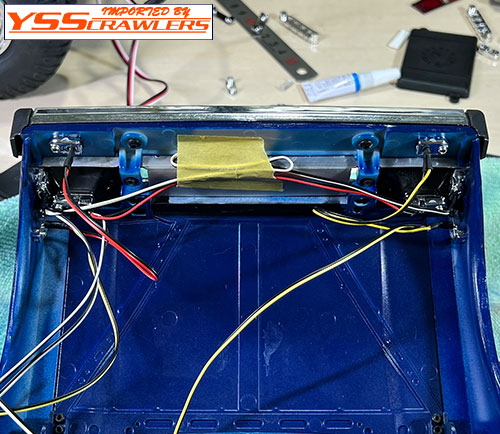

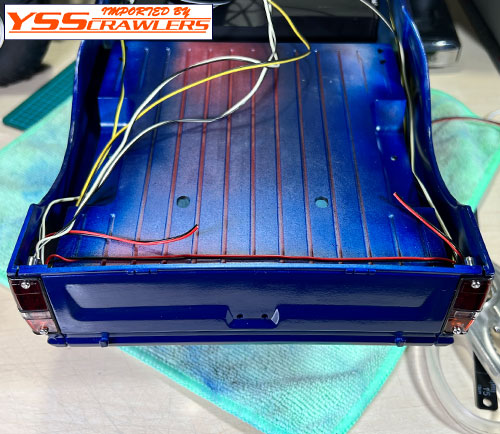

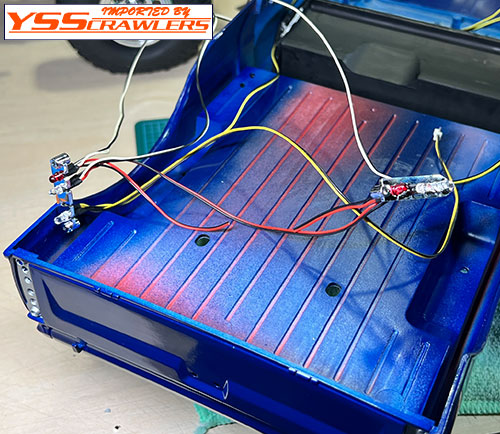

19.リアのテールもスッキリとケーブルを這わせたいです。

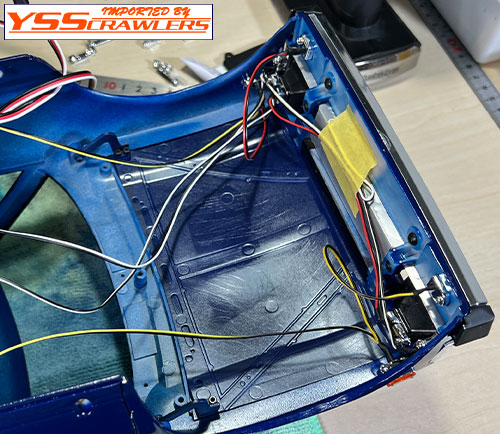

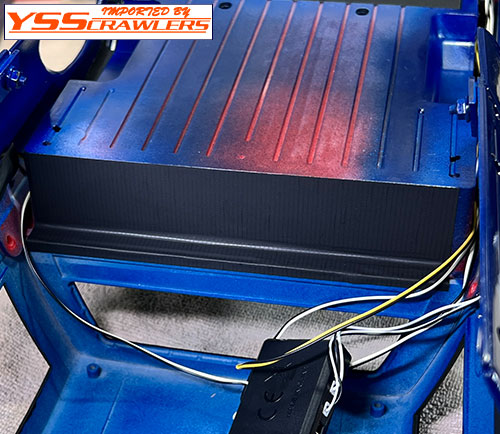

20.大体のケーブルレイアウトも見えてきました。LEDライトコントローラーは、ボディーのシート下辺りに固定出来ればと考えております。
21.フロント部分は、フェンダー上部辺りにケーブルを這わせるのが正解か。などなど考えております。ボディー内側を塗装しよう。などなど、作戦を練ります。

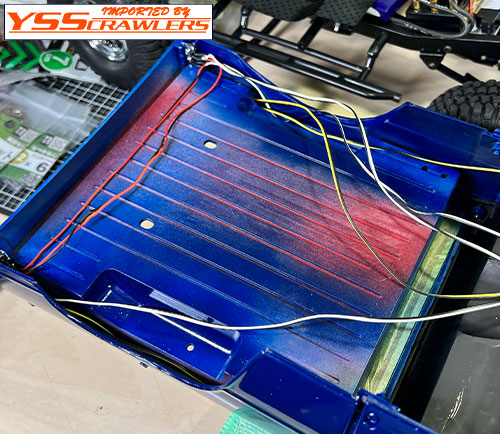

22.リア側もフェンダー部分に這わせればケーブルも目立たなくなりそうです。

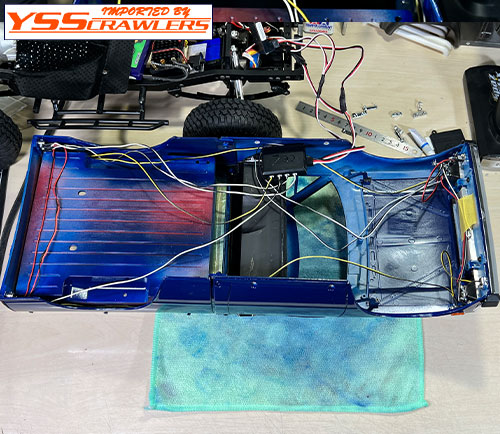

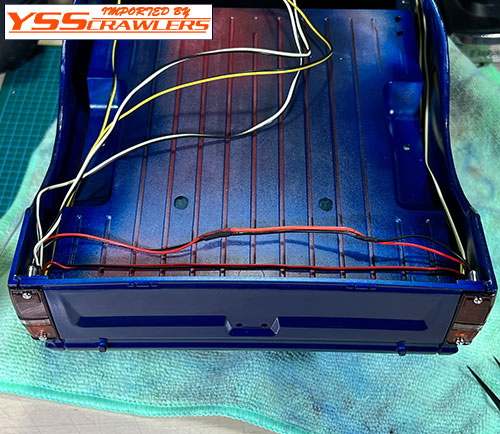

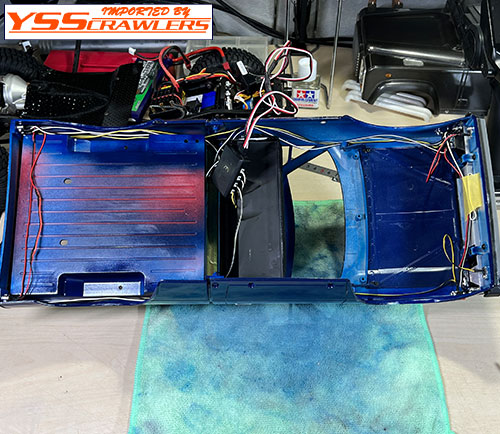

23.固定はしていないが、大体のケーブルレイアウトをしてみるとこんな感じです。スッキリしそうです。よし、この調子で作業を進めて行きます。
24.と、LED電飾作業も進んでいるのですが、1つ気になっていたフロントグリル内の作業を進めます。不要のライナーを使用してちょっとしたパーツを作りますよ。
25.フロントグリルのラジエター左右にある固定するための穴があるのですが、それを埋めるような感じでパイプ見たいな感じでそれっぽく仕上げていこうと思います。

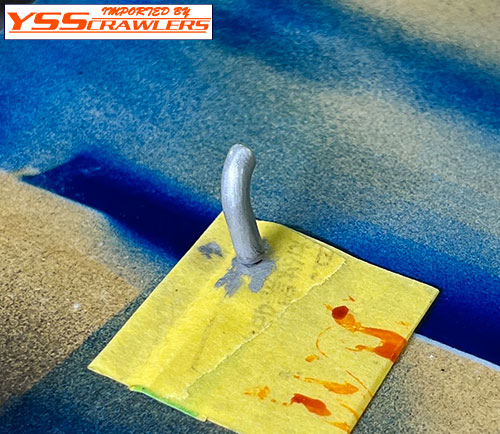

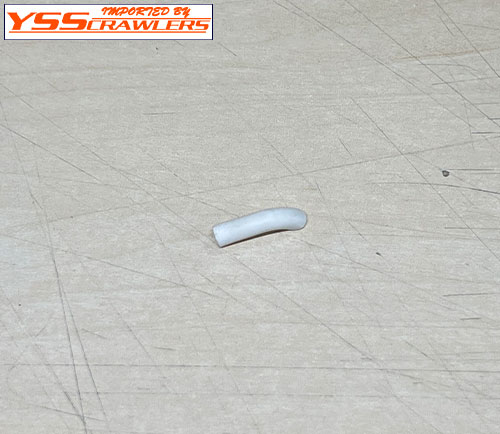

26.鉄パイプ、的なパーツになればと思っています。シルバーに塗装しました。

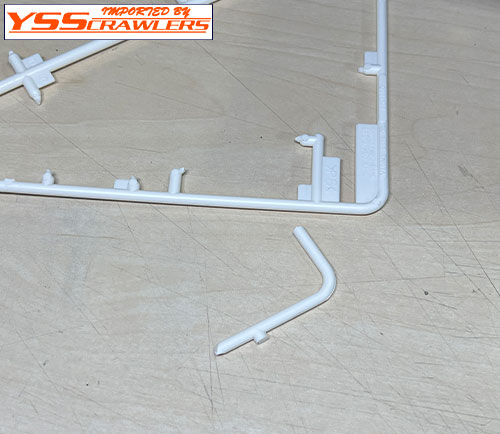

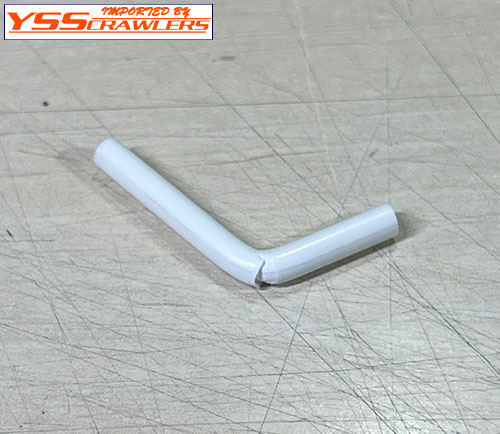

27.右側のパイプも同一形状だと変かなと思い、ちょっと形が違うパイプを作ろうとライナーを曲げるとヒビが入ってしまいました。これは温めながら曲げる必要がりますね。

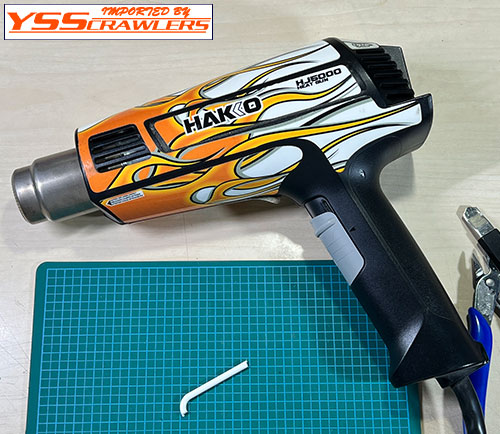

28.ということで、工具紹介シリーズです。ヒートガンです！ハンダと同一時期に購入したHAKKOヒートガン、デザインがお揃いとテンションMAXです！いい仕事してくれます。
29.無事、キレイに曲げることが出来ました。こんな感じで何かわからないけど、それっぽい雰囲気に仕上がりそうですね。
30.ボンネットを開けて作業したいのにステーが無いから作業が大変だったのですが、思い出しました。そういえばステーがある！ということで、取り付けます。

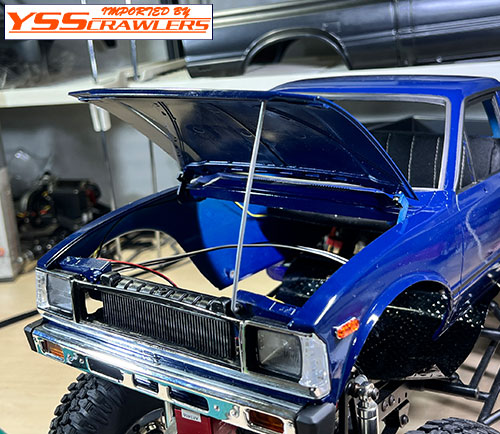

31.ボンネットステー、取り付け完了！いい感じです、作業が楽になりました。

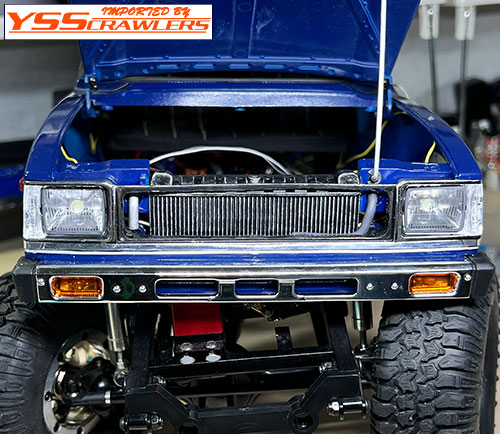

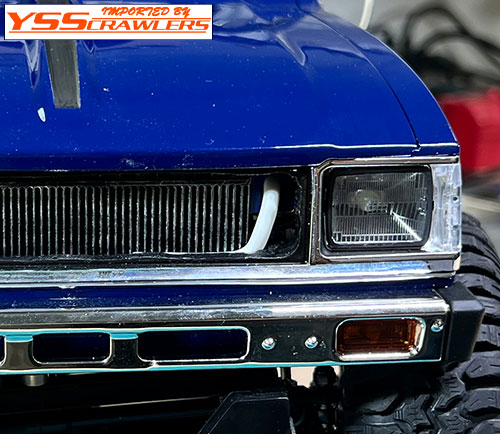

32.ラジエターの左右の空間がグリル取り付け穴がありましたが、それをパイプで隠してそれっぽく仕上げました。いい感じでは無いかと思います。左右のパイプも違う色にしてみました。これでグリルが付いても中身もそれっぽくていい感じになりそうです。

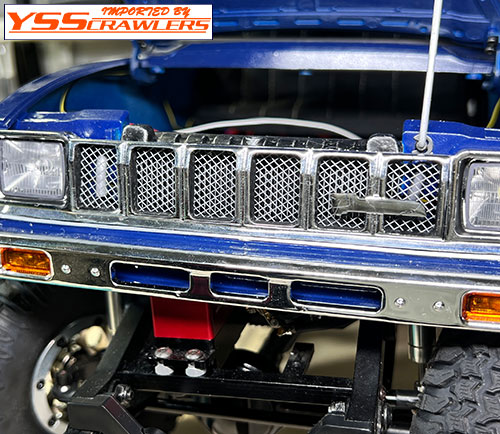

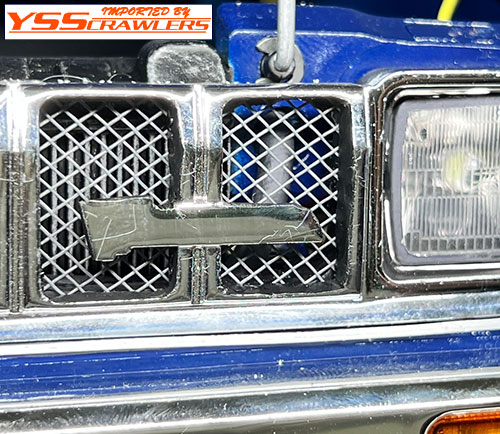

33.チラリと見える感じがいい感じ？と思います。こんな感じで良しとしました。
34.ある程度近くで見ても変な感じじゃ無いのでヨシヨシ。
35.シルバーが目立ち過ぎか？！と思ったりもしますが、それはそれでいいのかな？とりあえずこのまま進めます。

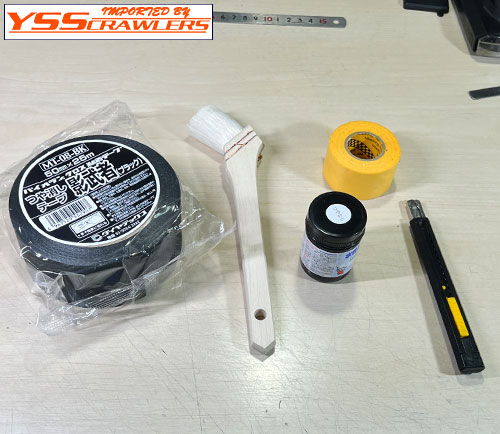

36.さて、何となくひと段落気分なので、違う作業を進めます。用意したのは艶消しブラックのテープ、ハケ、艶消しブラックの塗料です。こいつらでボディーの裏側をブラックに仕上げようと思います。

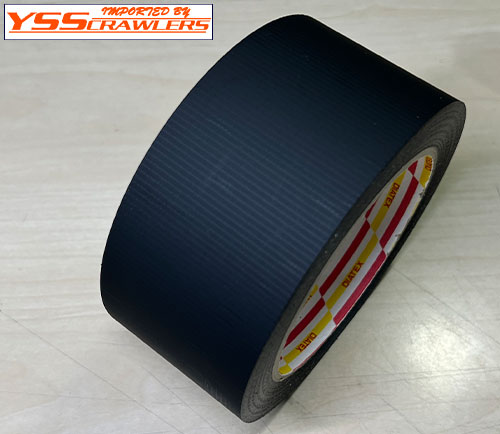

37.今回買ったテープは、見た目がいい感じに艶消しブラックです。どちらかというと養生テープっぽい感じです。大丈夫だろうか・・・

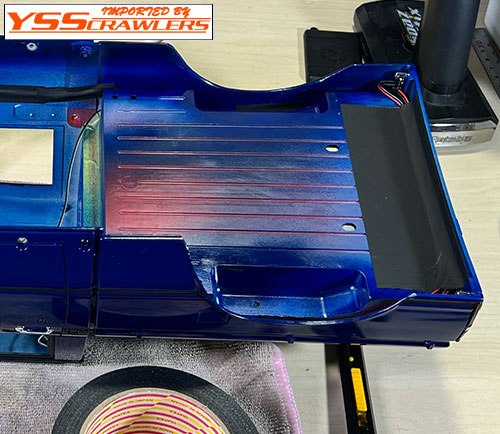

38.とりあえずリア周りの配線を隠してみました。いい感じだ。
39.フロント部分もケーブルをまとめつつ、テープで固定しました。
40.ボディーサイド部分もテープで配線を固定しました。

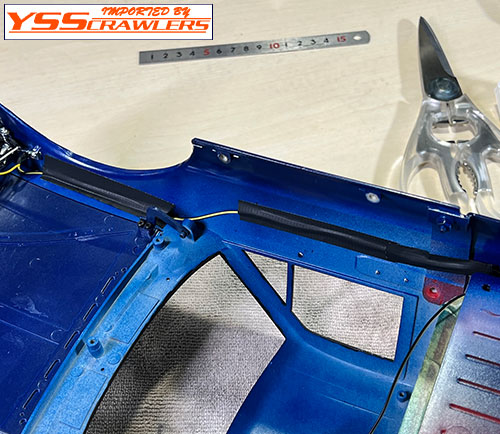

41.フェンダー部分も固定しました。これでケーブルもスッキリと配線できたと思います。

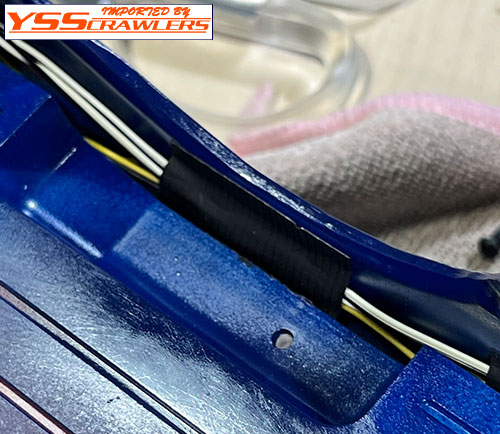

42.前後のボディーを繋ぐ部分もテープで固定しました。いい感じです。

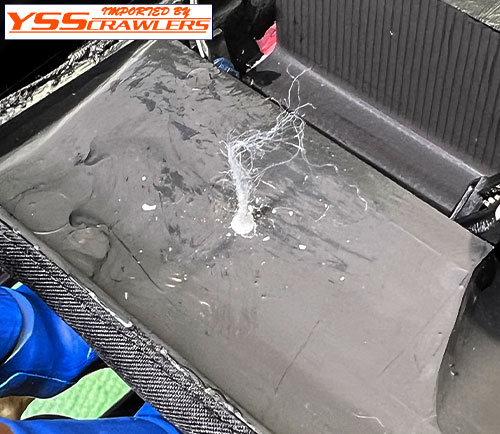

43.続いては、艶消しブラックの塗料でボディーの裏側を塗装です。大きめのハケで大まかに塗ります。続いて細めのハケで細かな部分を塗装と２段階で塗装を進めました。

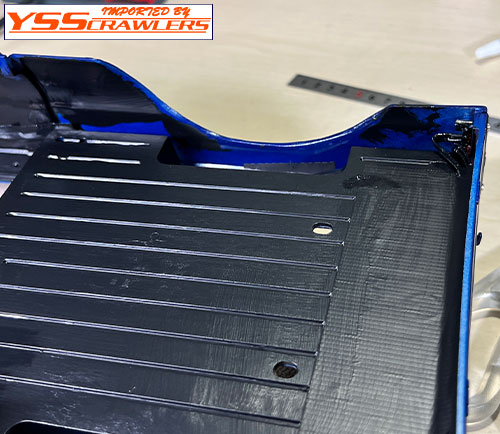

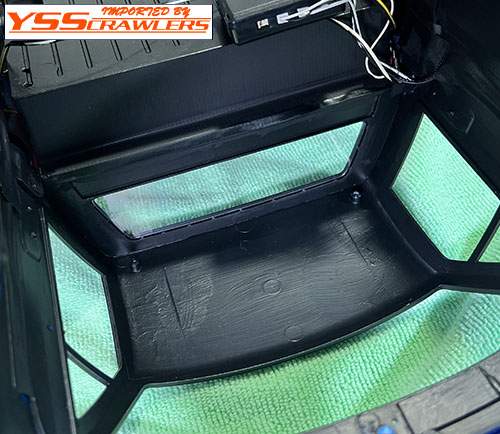

44.はい！裏面の塗装が完了しました。多分これでいい感じのはず！もし塗り残しなどあったら、あとでもっと細いハケで追加塗装します。ケーブルもほぼ見えない状態にまで持っていくことが出来ました。
45.次の作業は、窓を取り付けて行きます。まずはリアウィンドーを接着しました。写真では全くわからない感じですが、リアウィンドーを装着しました。

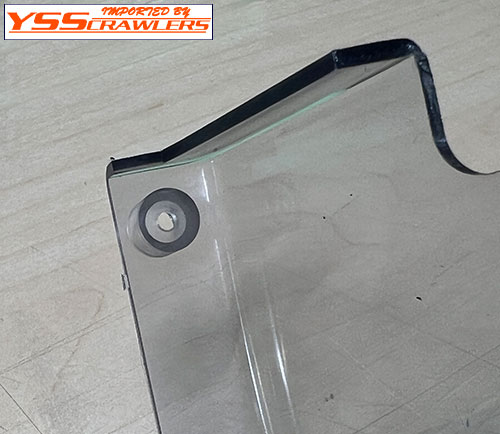

46.続いては、フロントウィンドーになります。タミヤのダッシュボードを使用したので、ウィンドーもタミヤを使用して行きたいと思います。タミヤ製は、RC4WDに比べ厚手な仕様です。穴が3mm無いので3mmにフカしました。

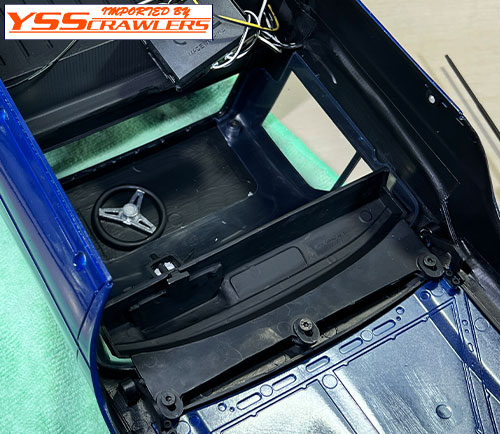

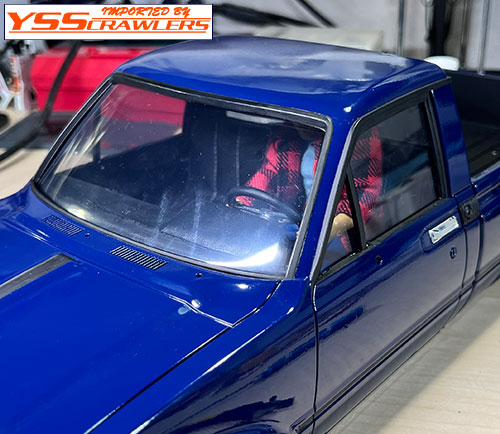

47.ウィンドーとダッシュボードは、友締めです。いい感じになってきました。

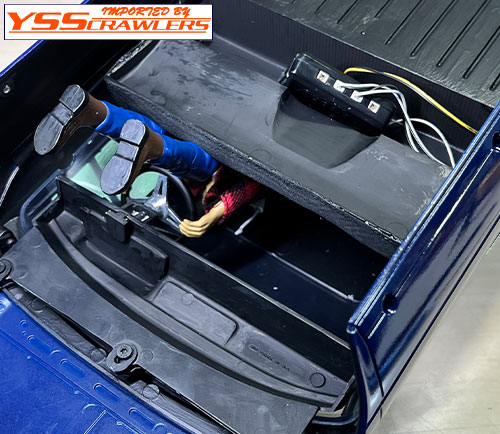

48.シートも固定し、ハンドルを持たせたドライバーを乗せて位置合わせです。懸念していたハンドルの位置関係はバッチリでした！
49.ドライバーの位置が決まったので、思い切って2.5mmの穴をシート下から開けます。

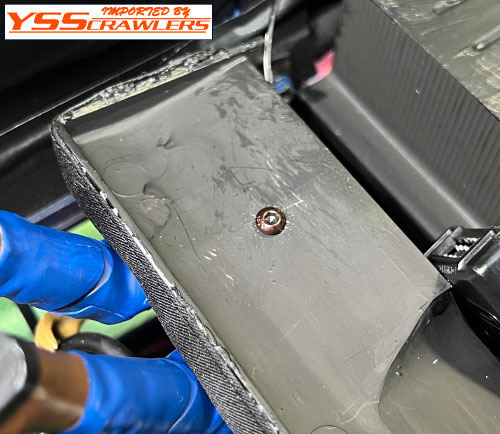

50.M3のビスでめでたくドライバーが固定されました。位置もバッチリ！
51.少々派手な走りをしてもドライバーが吹っ飛んでいくことはないでしょう。

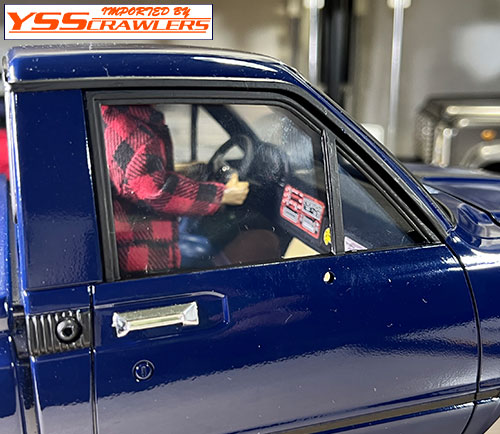

52.ハンドルとステアリングコラム辺りの隙間もいい感じ。
53.恐らく実車は同一カラーであろうヒンジ部分を塗装しちゃいます。
54.こんな感じでなんかアクセントになった感じを演出しました。いい感じです。

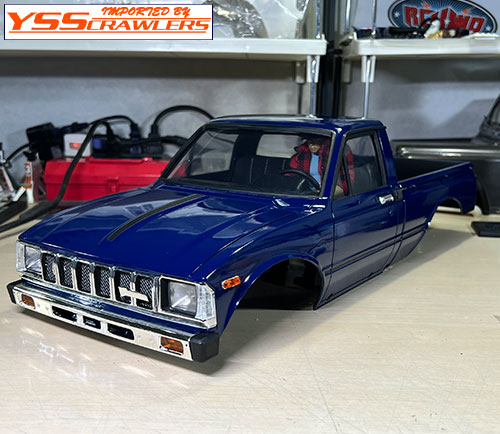

55.フロントグリルもボンドで固定しました。ボディーがかなり出来上がってきました。あとはワイパー、ミラー、アンテナ、エンブレムなどを取り付ければボディーが完成するのか！です。
ということで、今回はこの辺で！次回も色々と作業を進めて行きます。前回の課題だったドアの内張りをどうするか、、、ですね。課題続投です。楽しみながら進めて行きます！
YSS片岡
