RC4WD 1982 トヨタ ハイラックス ピックアップボディーの制作記の第１２弾です！今回は、主にフロントバンパーの固定やお待ちかね？のエンジンルーム搭載などを予定しております。是非ご覧下さい！

今回もあっちこっちに手を出して、ちびちびと作業を進めて行きます！スケールマシンは、自分のアイディアを具現化してリアルに仕上げたり、思い描いた仕様に仕上げたりと、とても楽しい作業です。完成後に走らせる楽しさも格別です。是非ともスケールクローラー道を一緒に楽しんでいきましょう！

使用しているアイテム：

• RC4WD 1982 トヨタ ハイラックス キャビン！[MojaveII互換]
• RC4WD 1982 トヨタ ハイラックス フロントフェイスセット！[MojaveII互換]
• RC4WD 1982 トヨタ ハイラックス ボンネット！[MojaveII互換]
• RC4WD 1982 トヨタ ハイラックス ボンネットヒンジ！[MojaveII互換]
• RC4WD バックパネル＆グリル類 for ハイラックス ＆ MojaveII！
• RC4WD ハイラックス[MojaveII] リア ベッド！[ボブテール仕様]
• プロライン タークサス[TuXus] ロックテレーン 1.9 タイヤ！[ペア]
• YSS GRC 1.9 クラッシック 8ホール ビードロックホイール！[2本][クローム]
• RC4WD エクステンド フロントショックマウント for トレールファインダー2！
• RC4WD ヨタ 22RE エンジンベイ for 1987 エクストラキャブ！[Hilux-XtraCab]
• RC4WD ヨタ 22RE エンジンベイ ディテールSet for 1987 エクストラキャブ！[Hilux-XtraCab]
• RC4WD ドライバーフィギュア パーツツリー！[頭2種]
• YSS 1/10 スケール 縞鋼板プレート！[ブラック][A4サイズ][1枚][バルク]
• YSS プロテックRC[Protek RC] タイヤパンチ ツール！
• YSS [#3] アルティメイト クローラー ロゴ ステッカー セット！
• YSS KB 14LED ライト コントローラーシステム！[LC70]

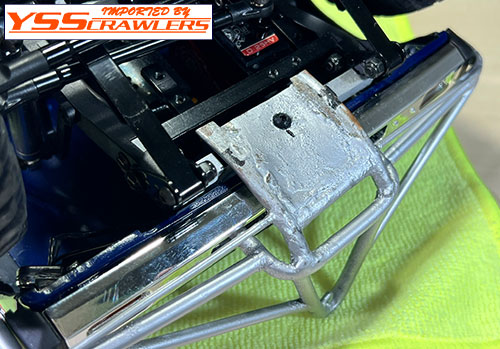

1.フロントバンパーを固定するにあたり、中央に穴を開けてアルミ角材(バンパーステー)に2.6mmの穴を開け、アルミ角材は、M3ネジ切り、バンパー本体はM3で穴を拡大して取り付けました。

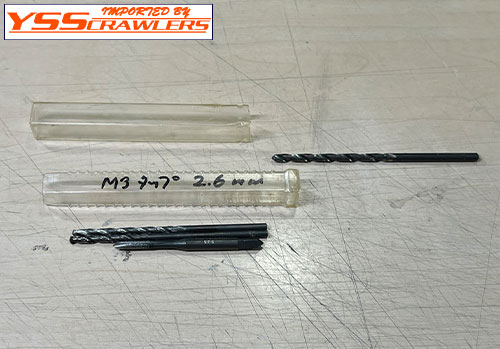

2.使用したドリルビットとタップです。こんな感じで管理しておくと使う時に便利です。一番右が3mmのドリルビットです。

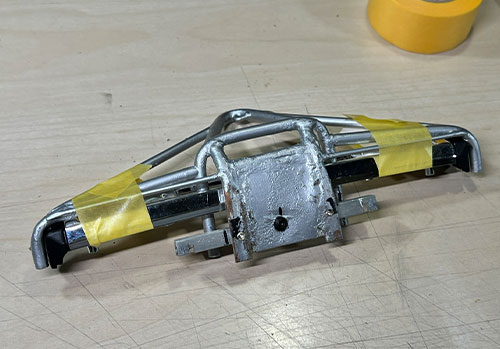

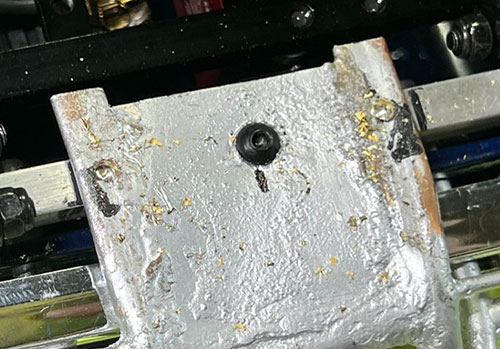

3.見えにくいのですが、左右にも穴を開けてあります。バンパーを貫通させて、アルミ角材にマーキングできる程度までドリルで穴を開けました。真ん中のねじ、よく見ると中心線から少しずれてしまった。。。まあ良しとしよう。


4.一旦、シャーシからアルミ角材(バンパーマウント)、バンパーを取り外してこの状態でドリルで穴を開けようと思いましたが、ずれそうでしたのでやっぱりアルミ角材を取り外してネジ穴加工をしようと思います。

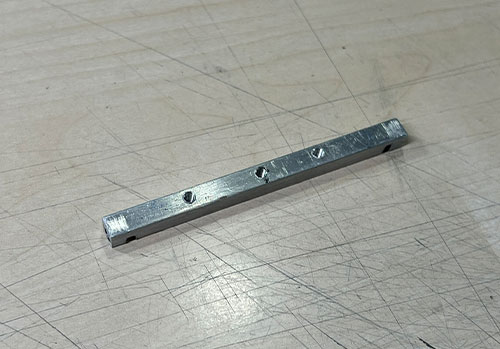

5.アルミ角材にネジ穴加工しました。いい感じです。

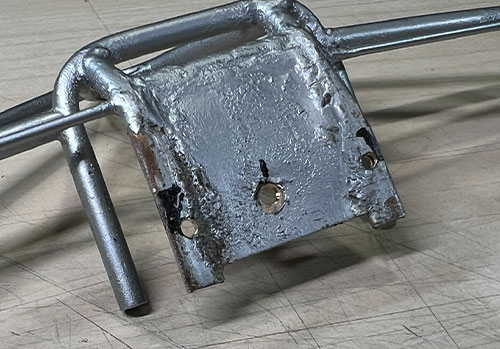

6.３箇所にM3穴あけも完了です。パイプ部分がプレートからはみ出ているのを処理して行きます。

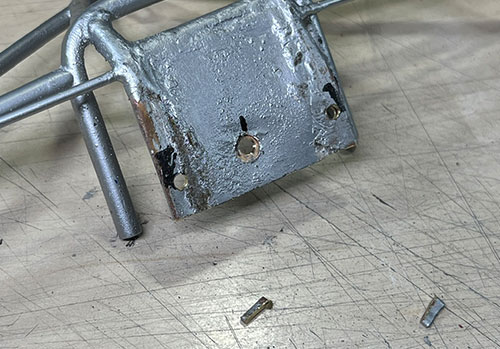

7.こんな感じでカットしました。あとは塗装し直しですね。

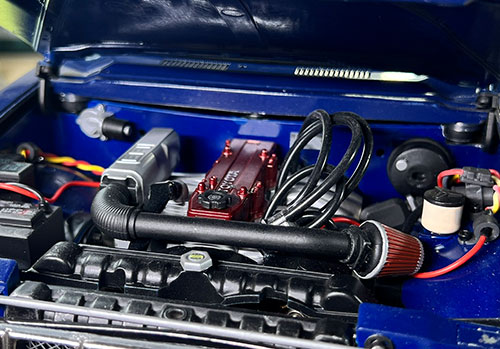

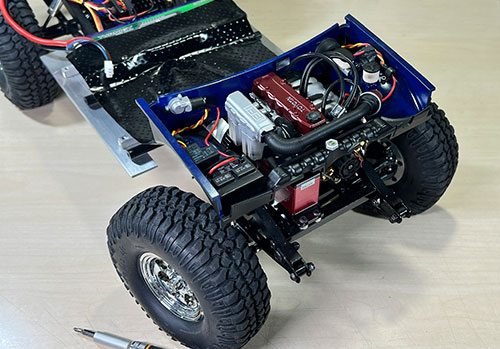

8.塗装をして乾くまでにエンジンルームを取り付けてみます。いい感じですが、ちょっと高い？ボディー乗っかる？？ですね。


9.どうしようか考えながら？他の作業も進める。インテリアに何か足したいな、と思い、コカコーラみたいなドリンクか？なども考えましたが、ドリンクホルダーが無いので雑誌にすることにしました！ホームページ冒頭でも紹介しているラジコンマガジン「RCリアルスケールオフローダーの世界[RCマガジン特別編集]」です！僕が出した本です！是非皆さんも八重洲出版にて購入ください〜。


10.裏表で一応本になりました！これをインテリアに。

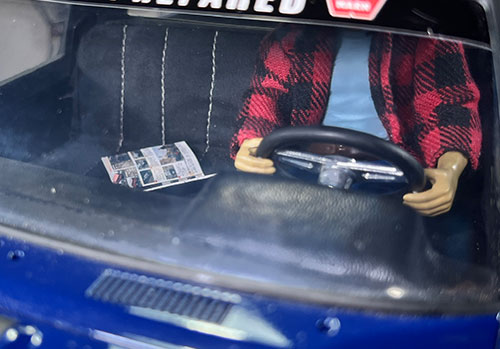

11.こんな感じです、いい感じ！両面テープで固定しました。雰囲気が少しアップするだけですが、これも趣味、楽しいですね！

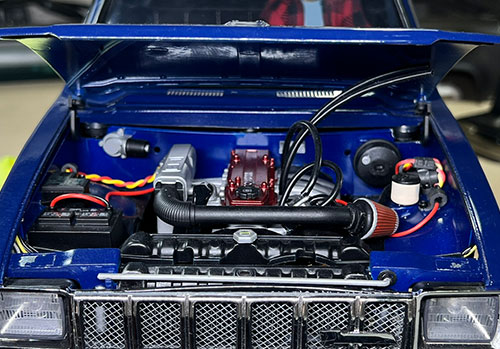

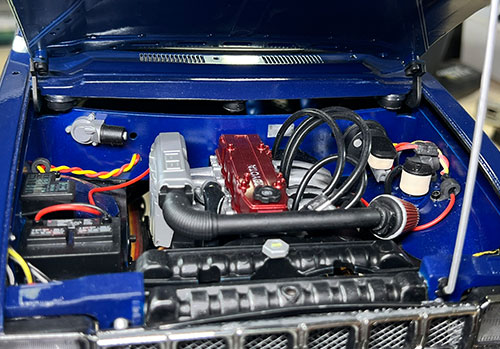

12.さて、エンジンルームも取り付けたので、フィッティングを試みます。うん、やっぱり色々と弊害が！まずはフロントウィンドー、ダッシュボードを固定している3つの出っ張りがまず邪魔になっているのが明白ですね。


13.中央部分はなんとかなりそうですが、左右がどうしてもカットして対処しないと行けなかったのでカットしました。ボディーとエンジンルームの後方のボディーの隙間がほとんどなくなりいい感じですが、これでも1cmほどボディーが浮いている状態です。さてさて、どうしようか、です。


14.ボディー固定位置まで1cmほど。下げるには色々と弊害ありか？！作戦を練らねばですね。


15.作戦としては、エンジンルームの壁を1cmカットする方法になるのかな。としばし考えてみたのですが、もしかしてもしかしたらエンジンルームごと1cmくらい下に下げられるかも！と思いつきつつ、次号に続きます。















ということで、今回はこの辺で！次回も色々と作業を進めて行きます。フロントバンパーも固定の目処がたったし、エンジンルームは下げられるか？などなど作業を進めようと思います。フロントインナーフェンダー取り付け？色々とメニューが頭をよぎりますね！楽しみながら進めて行きます！
